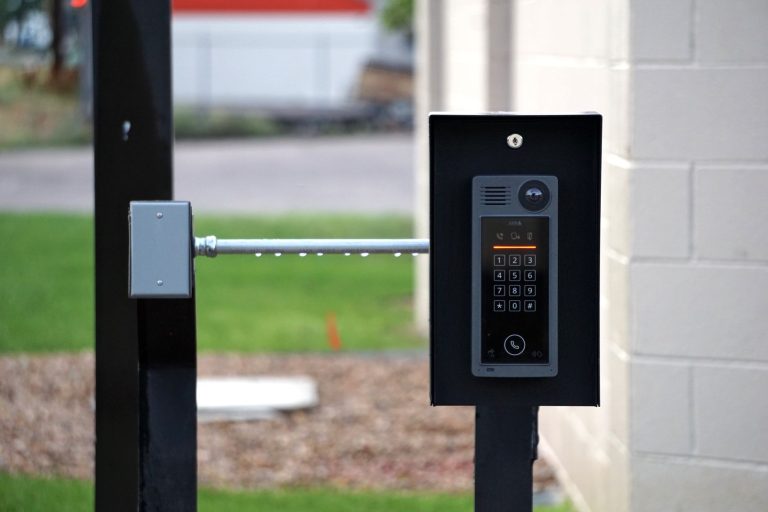

Виклична панель ставиться на висоті 150–160 см від землі, монітор усередині — на 150–160 см від підлоги, з’єднують їх чотирижильним кабелем. Це три числа, через які найчастіше переробляють монтаж: панель повісили низько, і камера знімає груди замість обличчя. Нижче — з чого складається домофон, схема під’єднання, відмінності монтажу в квартирі й у приватному будинку та чого не можна робити з кабелем.
З чого складається домофон
| Елемент | Де стоїть | Навіщо |
|---|---|---|
| Виклична панель | Зовні, біля хвіртки або дверей | Кнопка, мікрофон, камера |
| Монітор або трубка | Усередині, біля входу | Відповісти й відчинити |
| Блок живлення | Поряд із монітором або в щиті | 12–15 В на всю систему |
| Електрозамок | На дверях або хвіртці | Відчиняється з монітора |
| Кнопка виходу | Усередині, біля дверей | Відчинити, не підходячи до монітора |
| Доводчик | На хвіртці | Зачиняє двері, щоб замок спрацював |

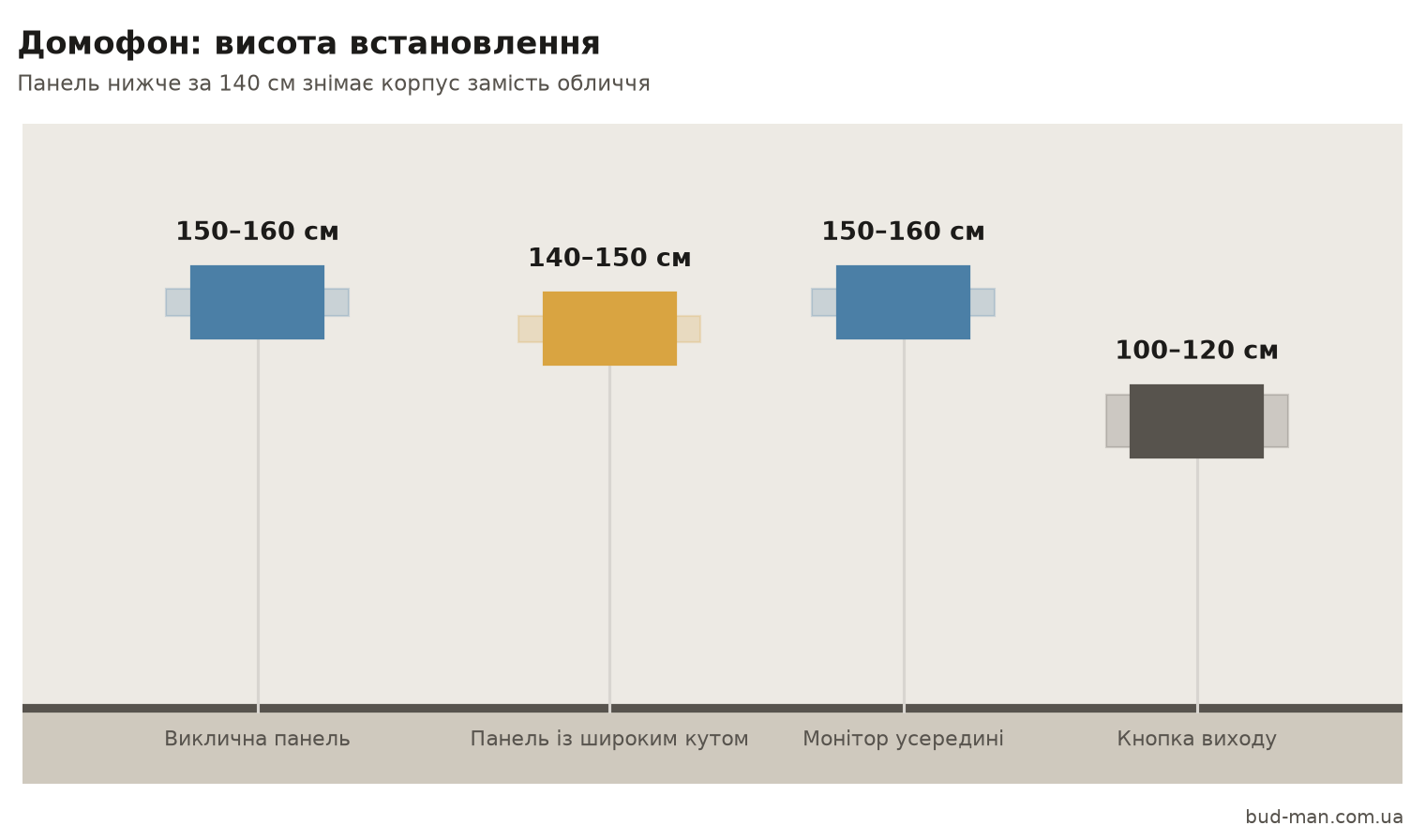

Висота встановлення
| Що | Висота | Чому саме так |
|---|---|---|
| Виклична панель | 150–160 см від землі | Камера на рівні обличчя середнього зросту |
| Панель із широким кутом | 140–150 см | Захоплює і дітей, і високих |
| Монітор усередині | 150–160 см від підлоги | Екран на рівні очей того, хто стоїть |
| Кнопка виходу | 100–120 см | Як звичайний вимикач |
Окремо про світло: панель не вішають навпроти джерела світла — ліхтаря, вікна, сонця на заході. Камера йде в засвітку, і на моніторі замість обличчя темний силует. Якщо вибору немає, беріть панель із підсвіткою та козирком.
Яким кабелем з’єднувати
- Аудіодомофон — чотири жили: живлення, земля, звук, сигнал виклику.
- Відеодомофон до 50 метрів — вита пара UTP cat5e. Дешевше й простіше за коаксіал, якості вистачає.
- Відеодомофон далі 50 метрів — коаксіальний кабель на відео плюс окремі жили на живлення, інакше картинка «попливе».
- Живлення замка — окрема пара більшого перерізу: замок споживає помітно більше, ніж панель.
Чого не можна: вести кабель домофона в одному каналі із силовою проводкою 220 В — наводки дають гул у динаміку й завади на картинці. Мінімальна відстань між ними — 30 см, а перетинати силову лінію потрібно під прямим кутом.
З’єднання роблять у розподільній коробці й запаюють, а не скручують: скрутка надворі окислюється за сезон, і зв’язок починає пропадати в дощ.
Порядок монтажу
- Розмітити місця панелі й монітора за висотами з таблиці, прикласти й перевірити огляд камери до свердління.
- Прокласти кабель від панелі до монітора — у гофрі, якщо надворі, і подалі від силової лінії.
- Закріпити викличну панель. На металевій хвіртці — через діелектричну прокладку, інакше корпус «дзвенітиме» наводками.
- Під’єднати за схемою з інструкції. Кольори жил у виробників різні, орієнтуватися треба на маркування клем, а не на колір дроту.
- Встановити замок і доводчик, відрегулювати так, щоб хвіртка зачинялася сама й язичок потрапляв у відповідну планку.
- Під’єднати живлення останнім — і лише після перевірки всіх з’єднань.
- Налаштувати гучність, час відчинення замка і, для відеодомофона, кут камери.
Квартира і приватний будинок: у чому різниця
| Квартира | Приватний будинок | |
|---|---|---|
| Довжина кабелю | 5–15 м | 20–100 м до хвіртки |
| Кабель | Будь-який чотирижильний | UTP або коаксіал, у гофрі |
| Панель | Уже стоїть на під’їзді | Ставиться своя, потрібен козирок |
| Погода | Не впливає | Панель вуличного виконання, від −30 °C |
| Живлення | Від розетки поряд | Окрема лінія від щита |
У квартирі під’єднання зазвичай зводиться до заміни трубки на монітор: лінія від під’їзної панелі вже прокладена, і потрібно лише узгодити обладнання з типом під’їзного домофона — координатним чи цифровим. Це уточнюють в обслуговчій компанії до купівлі.
Електромагнітний чи електромеханічний замок
- Електромагнітний тримає двері, поки подано живлення. Світло вимкнули — хвіртка відчинена. Простіший у монтажі, дешевший, але потребує постійного струму.
- Електромеханічний замикається механічно, а струм потрібен лише на момент відчинення. При вимкненні світла лишається зачиненим і відчиняється ключем.
Для вуличної хвіртки практичніший другий: він не розряджає систему й не лишає подвір’я відкритим при аварії на лінії.
Часті помилки
- Панель повішена низько. Камера знімає груди, обличчя не видно — переробляти доведеться з новими отворами.
- Кабель поряд із силовим. Гул у динаміку й брижі на екрані, лікується тільки перекладанням.
- Скрутки замість пайки у вуличній коробці.
- Немає доводчика. Хвіртка не дозачиняється, замок не заклацується, і система працює вхолосту.
- Блок живлення слабший за замок. Панель працює, а замок не відчиняється або клацає вхолосту.
- Живлення під’єднали першим — і закоротили панель при монтажі.
Часті питання
На якій висоті ставити відеодомофон?
Викличну панель — 150–160 см від землі, монітор усередині — 150–160 см від підлоги. Для панелі з широким кутом огляду допустимо 140–150 см.
Скільки жил потрібно для домофона?
Для аудіо — чотири. Для відео до 50 метрів вистачає витої пари UTP cat5e, далі потрібен коаксіал плюс окремі жили живлення.
Чи можна встановити домофон самому?
У квартирі — так, там це заміна трубки на монітор. У приватному будинку складніше через трасу кабелю й замок, але теж реально: небезпечної напруги в системі немає, домофон працює від 12–15 вольт.
Чому на екрані брижі й шум у динаміку?
Майже завжди кабель іде поряд із силовою проводкою. Розвести їх на 30 см або перекласти трасу — інших надійних рішень немає, фільтри допомагають частково.
Що робити, якщо замок не відчиняється з монітора?
Спершу перевірити блок живлення: найчастіше його струму не вистачає саме на замок. Якщо живлення досить — річ у самому замку або в регулюванні відповідної планки.
Коротко
- Панель — 150–160 см від землі, монітор — 150–160 см від підлоги.
- Не вішати панель проти світла: камера піде в засвітку.
- До 50 метрів вистачає витої пари, далі потрібен коаксіал.
- Кабель домофона тримати за 30 см від силової проводки.
- З’єднання паяти, а не скручувати — вулична скрутка живе сезон.
- Для хвіртки краще електромеханічний замок: при вимкненні світла подвір’я лишається зачиненим.
